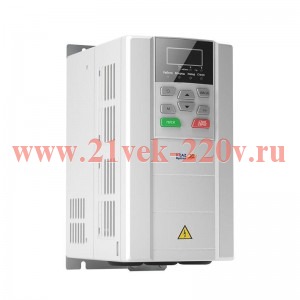

Преобразователь частоты OptiCore A300-7K5-Н5К5-380-0-Т КЭАЗ 342658

Преобразователь частоты OptiCore A300-7K5-Н5К5-380-0-Т КЭАЗ

Серия преобразователей частоты OptiCore A300 является современным решением, предназначенным для управления электродвигателями мощностью до 710 кВт, применяемых в большинстве промышленных решений общего назначения. Оборудование серии обеспечивает комплексные защиты электродвигателя, что минимизирует необходимость установки внешних устройств контроля и защиты. Встроенные наборы функций для управления насосными и вентиляционными агрегатами и функции для управления нагрузками с постоянным моментом нагрузки и возможными режимами перегрузки, в совокупности с дружественным интерфейсом и программным обеспечением для настройки, упрощают процесс настройки и эксплуатации оборудования. Кроме того, преобразователи частоты OptiCore A300 имеют возможность увеличения функциональных возможностей путём установки дополнительных модулей расширения и коммуникационных модулей.

Преимущества:

• Предназначены для работы как с трёхфазными асинхронными двигателями, так и с синхронными двигателями с постоянными магнитами в разомкнутой по скорости системе управления;

• Современные технические характеристики в соответствии с потребностями рынка и широкий диапазон мощностей подключаемых электродвигателей — от 0,75 до 710 кВт, диапазон скорости 1:200;

• Комплексные функции защиты электродвигателя, включающие токовые перегрузки и короткое замыкание, защиты по напряжению,тепловые защиты, а также внутренние защиты преобразователя частоты;

• Удобство при эксплуатации и проведении пуско-наладочных работ за счёт интуитивно понятного интерфейса и наличия бесплатного программного обеспечения для конфигурирования и диагностики;

• Рассчитаны для применения как в приводахс постоянным, так и с переменным моментом нагрузки за счёт наличия тяжёлого режима работы и перегрузочной способности до 200 %;

• Широкие возможности при интеграции в АСУ ТП благодаря наличию в ассортименте коммуникационных модулей (Modbus, Profibus) и плат расширения для увеличения функционала;

• Встроенные комплекты функций для управления насосными и вентиляционными агрегатами, а также агрегатами с постоянным моментом нагрузки и возможными режимами перегрузки;

• Комплект поставки в соответствии с требованиями ЭМС: наличие дросселя звена постоянного тока в стандартной комплектации (встроенный или поставляемый в комплекте) или возможность его подключения как дополнительного оборудования.

• Категория ETIM: Частотный преобразователь =< 1 кВ

• Габариты изделия: Ширина (мм): 120
• Габариты изделия: Высота (мм): 245
• Габариты изделия: Глубина (мм): 169

• Установка: Настенный монтаж
• Максимальный установившийся ток, тяжёлый режим, А: 13
• Максимальный установившийся ток, нормальный режим, А: 16
• Съемная панель управления: Да, с сохранением и копированием параметров
• Коммуникационный интерфейс RS-485: да
• Поддержка Modbus: да
• Тормозной прерыватель: Встроенный
• Количество релейных выходов: 1 (3 с платой расширения, перекидные контакты) реле с перекидными контактами
• Установка дополнительных плат расширения: Да, 1 плата (коммуникационная или расширения входов/выходов)
• Законы управления: Скалярный, векторный 1, векторный 2, для синхронных двигателей с постоянными магнитами (в разомкнутой по скорости системе)
• Диапазон скорости: 1:100 скалярный и векторный 1 законы управления, 1:200 векторный 2 и СДПМ законы управления
• Перегрузочная способность, нормальный/тяжелый режим: 120% 60с/150% 60с, 180% 10с, 200% 0.5с каждые 10 минут
• Наличие ПО для конфигурирования и диагностики: да
• Частота сети, Гц: 50/60
• Выходное напряжение, В: Максимальное трехфазное равно напряжению сети
• Линейный ток, тяжёлый режим, А: 14,6
• Линейный ток, нормальный режим, А: 20
• Напряжение сети, В: 3~380-15% - 440+10%,
• Мощность двигателя, указанная на заводской табличке, тяжелый режим, кВт: 5,5
• Мощность двигателя, указанная на заводской табличке, нормальный режим, кВт: 7,5
• Диапазон выходной частоты, Гц: 0-600
• Конфигурируемая частота коммутации, кГц: 0.7~16
• Поддержка Profibus: Да (при установленной дополнительной коммуникационной плате)
• Количество дискретных входов: 6 (8 с платой расширения), один из который может быть сконфигурирован как высокоскоростной импульсный вход
• Количество дискретных выходов: 2 дискретных выхода, один из которых может быть сконфигурирован как высокоскоростной импульсный выход
• Количество аналоговых входов: 2 (2 дополнительных для подключения РТ100 с платой расширения), конфигурируемые по току или по напряжению
• Количество аналоговых выходов: 1 (3 с платой расширения), конфигурируемые по току или по напряжению

• Степень защиты (IP): IP20
