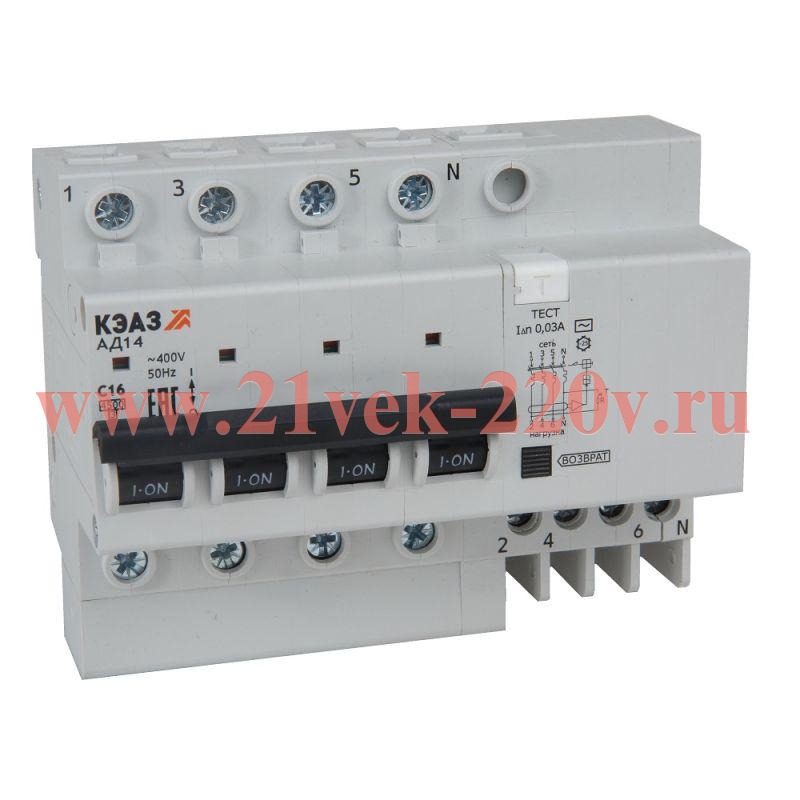

Выключатель автоматический дифференциального тока 4п C 25А 100мА тип AC 4.5кА АД14-43C25-АC УХЛ4 КЭА

Выключатель автоматический дифференциального тока 4п C 25А 100мА тип AC 4.5кА АД14-43C25-АC УХЛ4 КЭАЗ

Автоматические выключатели, управляемые дифференциальным током со встроенной защитой от сверхтоков, предназначены для установки в электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю и для защиты от токов перегрузки и короткого замыкания. К автоматическим выключателям дифференциального тока типа АД возможно присоединение аксессуаров: модули контактов, независимый рацепитель, расцепитель минимального максимального напряжения.

Особенности конструкции:

• Кнопка «ВОЗВРАТ» позволяет чётко идентифицировать причину отключения устройства и сигнализирует о наличии опасной утечки тока в сети;

• Насечки на контактных зажимах обеспечивают максимально плотный контакт, увеличивают механическую прочность соединения и снижают значение переходного сопротивления, тем самым гарантируют, что подключенные проводники не перегреются и не оплавятся;

• Быстрый и простой монтаж на Din-рейку благодаря наличию двухпозиционной защёлки;

• Гибкость в реализации различных схемных решений благодаря возможности одновременного присоединения шин FORK, PIN и гибкого проводника через верхние и нижние зажимы;

• Возможность подключения проводников сечением до 25 мм²;

• Комплексная защита электрооборудования и людей благодаря реализации трёх типов защиты – от короткого замыкания, перегрузки и токов утечки на землю;

• Возможность эксплуатации в суровых российских условиях при температуре окружающей среды от -25 до +55°С;

• Возможность контролировать положение главных контактов вне зависимости от положения рукоятки управления благодаря специальному индикатору на лицевой поверхности АВДТ;

• Возможность самостоятельной проверки работоспособности и правильности подключения АВДТ благодаря наличию кнопки ТЕСТ.

• Категория ETIM: Миниатюрный слаботочный предохранитель

• Габариты изделия: Ширина (мм): 133
• Габариты изделия: Высота (мм): 94
• Габариты изделия: Глубина (мм): 75

• Количество полюсов: 4
• Номинальный ток In (А): 25
• Габарит: 7,5 модуля
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 400
• Предельная коммутационная способность переменного тока Icu (кА): 4,5
• Номинальный отключающий дифференциальный ток (мА): 100
• Уставка расцепителей токов короткого замыкания: 5In-10In
• Вид расцепителей: тепловой и электромагнитный
• Характеристика диапазона отключения: C
• Потери мощности (Вт): 18
• Тип защитной характеристики по дифферециальному току: АС
• Наличие защиты от сверхтоков: да
• Тип тока утечки: AC
• Селективная защита: нет
• Отключающая способность по EN 60898 (кА): 4,5
• Отключение нейтрали (N): да
• Общее количество полюсов: 4
• Общее количество защищенных полюсов: 4
• Категория перенапряжения: 3
• Класс токоограничения: 3
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 4,5

• Способ крепления (монтажа): DIN-рейка
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 25
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Ширина в количестве модулей: 7,5
• Глубина монтажная (встраиваемая) (мм): 75

• Климатическое исполнение и категория размещения: УХЛ4
• Степень защиты (IP): IP20
• Диапазон рабочих температур (^оС): от -25°С до +55°С
• Степень загрязнения: 3
