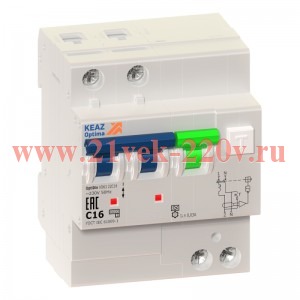

Выключатель автоматический дифференциального тока 2п B 16А 30mA тип A OptiDin VD63 УХЛ4 КЭАЗ 338290

Выключатель автоматический дифференциального тока 2п B 16А 30mA тип A OptiDin VD63 УХЛ4 КЭАЗ

Автоматические выключатели типа OptiDin VD63, управляемые дифференциальным током со встроенной защитой от сверх токов (АВДТ), устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63 А и предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания. АВДТ относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения). Двухполюсные АВДТ предназначены для стационарной установки при неподвижной проводке в нормальных и жёстких условиях эксплуатации по ГОСТ 30345.0-95 в однофазных, а четырёхполюсные — в трёхфазных. АВДТ соответствуют требованиям ГОСТ IEC 61009-1, ТР ТС 004/2011, ТР ТС 020/2011 и изготавливаются по ТУ3422-046-05758109-2008.

Преимущества серии:

• Осуществляет три вида защиты;

• Индикация причины срабатывания — токи утечки/КЗ или перегрузка;

• Повышенная помехо защищённость позволяет избежать ложных срабатываний устройства;

• Защита от включения цепи при наличии в ней опасного для жизни тока утечки;

• Аксессуары крепятся на защёлку с левой стороны выключателя, гарантируя быстрое надёжное присоединение с высокой точностью в один клик;

• Возможность установки в качестве вводного устройства благодаря высокому значению ПКС — 6 кА;

• Возможность подключения проводников сечением до 25 мм²;

• Возможность построения каскадной защиты цепей благодаря наличию в линейке селективного исполнения АВДТ типа «S».

• Категория ETIM: Миниатюрный слаботочный предохранитель

• Габариты изделия: Ширина (мм): 71,2
• Габариты изделия: Высота (мм): 92,2
• Габариты изделия: Глубина (мм): 73,5

• Количество полюсов: 2
• Номинальный ток In (А): 16
• Габарит: 4 модуля
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 230
• Предельная коммутационная способность переменного тока Icu (кА): 6
• Номинальный отключающий дифференциальный ток (мА): 30
• Уставка расцепителей токов короткого замыкания: 3In-5In
• Вид расцепителей: тепловой и электромагнитный
• Характеристика диапазона отключения: B
• Потери мощности (Вт): 7
• Тип защитной характеристики по дифферециальному току: А
• Наличие защиты от сверхтоков: да
• Тип тока утечки: A
• Селективная защита: нет
• Отключающая способность по EN 60898 (кА): 6
• Отключение нейтрали (N): да
• Общее количество полюсов: 2
• Общее количество защищенных полюсов: 2
• Категория перенапряжения: 3
• Класс токоограничения: 3
• Предельная коммутационная способность переменного тока Icu при 220АС (кА): 6

• Способ крепления (монтажа): DIN-рейка
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 25
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Ширина в количестве модулей: 4
• Глубина монтажная (встраиваемая) (мм): 75

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (^оС): от -40°С до +55°С
• Степень загрязнения: 3

• Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 61009-1, ТУ3422-046-05758109-2008
• Дополнительное оборудование: Да
• Сегмент РЖД: нет
